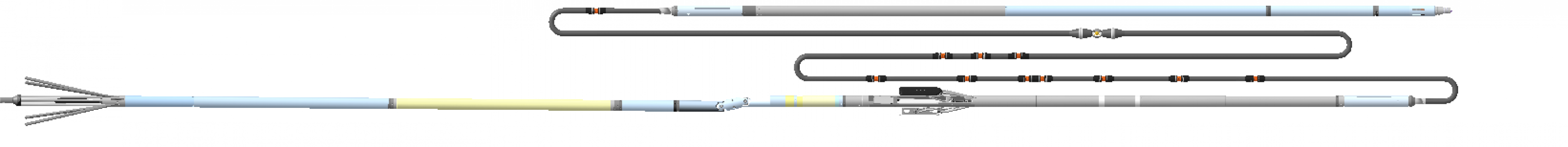

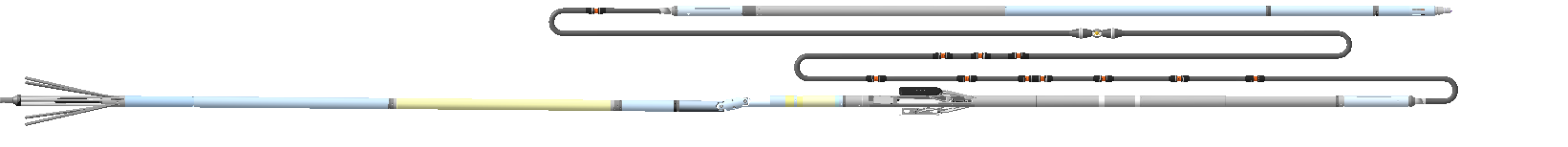

Прибор комплексный электрического каротажа, профилеметрии и инклинометрии К7А-723(К8)

Предназначен для геофизических исследований нефтяных и газовых скважин в открытом стволе. Прибор обеспечивает измерение за один проход по интервалу исследования комплексом зондов БКЗ, зондом КС, резистивиметром, ПС, зондами 2БК, БМК, 2МЗ, зондом ИК, инклинометром, зондом ГК, микрокаверномером, профилемером.
Отличается малыми габаритами, высокой производительностью и надежностью, удобен в эксплуатации.
Решает задачи электрического каротажа, выделения коллекторов, определения водо- и нефтенасыщенности, определения траектории ствола скважины.

Условия эксплуатации
- Скважина должна быть заполнена промывочной жидкостью на водной основе с удельным сопротивлением от 0,05 до 5 Ом·м.
- Температура окружающей среды от 5 до 120 °С.
- Максимальное гидростатическое давление 80 МПа.
Необходимое оборудование

Прибор эксплуатируется в комплекте со следующими изделиями:
- цифровым каротажным регистратором, адаптированным к приёму сигнала прибора и имеющим соответствующее программное обеспечение;
- источником стабилизированного синусоидального тока (0,4±0,02) А (400±5) Гц, обеспечивающим действующее значение выходного напряжения до 300 В;
- трехжильным бронированным геофизическим грузонесущим кабелем марки КГ3-60-150 ТУ16.К09-108-99 (или аналогичным ему по характеристикам) длиной от 2000 до 6000 м, оснащенным кабельным наконечником НКБ ГОСТ 14213.

Основные технические характеристики

Зонд	Единица измерения	Диапазонизмерения	Предел допускаемой основной погрешности
ЗондыБКЗ A8,0M1,0N A4,0M0,5N A2,0M0,5N N0,5M2,0A A1,0M0,1N	Ом·м	0,2…5000	±[3+0,05(Хв/Х-1)]%
A0,4M0,1N N11M0,5A	Ом·м	0,2…1000	±[3+0,05(Хв/Х-1)]%
ПС	В	-0,5…+0,5	±25%
Резистивиметр	Ом·м	0,05…5	±[5+0,2(Хв/Х-1)]%
Зонд БК Зонд БКс	Ом·м	0,2…10 000 0,2…5 000	±10%
Зонд БМК	Ом·м	0,2…500	±10%
Зонды МЗг и МЗп	Ом·м	0,1…40	±[4+0,1(Х_в/Х-1)]%
Зонд микрокаверномера (D)	мм	110…400	±5%
Зонд ИК (3И1,0)	мСм/м	5…2500	±[5+01(Хв/Х-1)]%
Зонд профилемера ДС (4R)	мм	80…700 40…350	±5 мм ±2,5 мм
Зонды инклинометра Зенит Азимут Визир	град.	0…180 0…360 0…360	±0,25 град. ±1,5 град. ±1,5 град.
Зонд ГК	мкР/час	1…250	±15 %

Длина 26 600 мм

Длина корпуса ниже косы 8 400 мм

Длина корпуса выше косы 3 200 мм

Основной диаметр 73мм

Диаметр зонда микрометодов 80 мм, 90 мм, 110 мм

Масса, не более 220 кг

Параметры тока питания 400 Гц, 400 мА

Скорость каротажа 800 м/час
