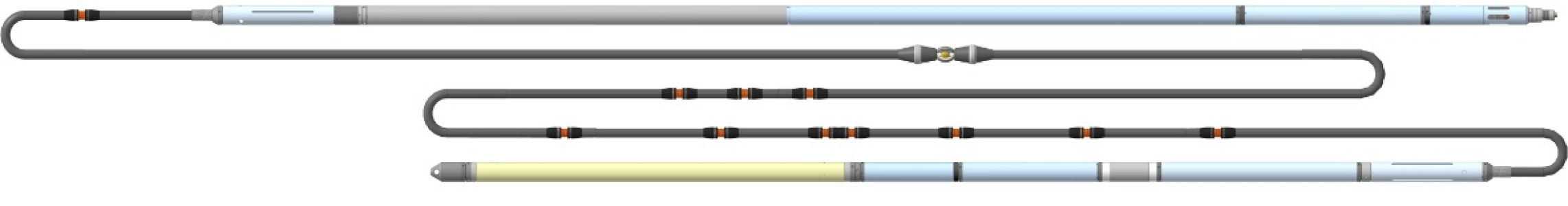

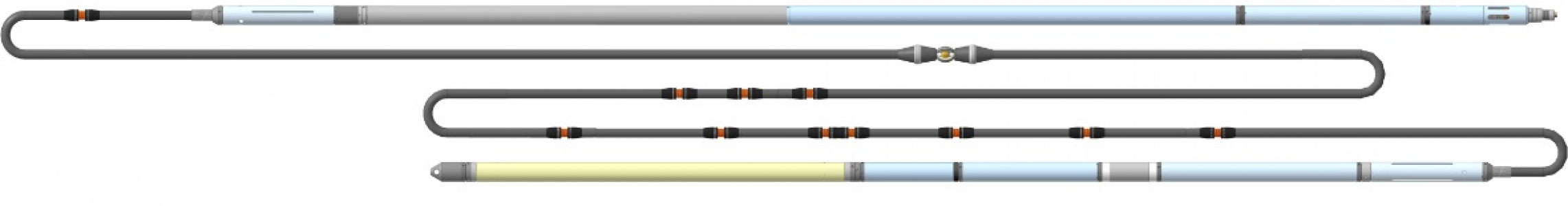

Прибор комплексный для каротажа бурящихся скважин в открытом стволе К1А-723-МИН+ГК (К8)
- Предназначен для геофизических исследований нефтяных и газовых скважин в открытом стволе. Прибор обеспечивает измерение за один проход по интервалу исследования комплексом зондов БКЗ, зондом КС, резистивиметром, ПС, зондом БК, зондом ИК, инклинометром, зондом ГК.
- Отличается малыми габаритами, высокой производительностью и надежностью, оснащён датчиком натяжения, удобен в эксплуатации.
- Решает задачи электрического каротажа, выделения коллекторов, определения водо - и нефтенасыщенности, определения траектории ствола скважины.
-
Условия эксплуатации
- Скважина должна быть заполнена промывочной жидкостью на водной основе с удельным сопротивлением от 0,05 до 5 Ом·м.
- Температура окружающей среды от 5 до 120 °С.
- Максимальное гидростатическое давление 80 МПа.
Необходимое оборудование
Прибор эксплуатируется в комплекте со следующими изделиями:
- цифровым каротажным регистратором, адаптированным к приёму сигнала прибора и имеющим соответствующее программное обеспечение;
- источником стабилизированного синусоидального тока (0,4±0,02) А (400±5) Гц, обеспечивающим действующее значение выходного напряжения до 300 В;
- трехжильным бронированным геофизическим грузонесущим кабелем марки КГ3-60-150 ТУ16.К09-108-99 (или аналогичным ему по характеристикам) длиной от 2000 до 6000 м, оснащенным кабельным наконечником НКБ ГОСТ 14213.
Основные технические характеристики
Длина 26 600 мм
Длина секции ниже косы 8420 мм
Длина секции выше косы 3 180 мм
Диаметр 73 мм
Масса 150 кг
Параметры тока питания 400 Гц, 400 мА
Максимальная рабочая температура 120 °С
Максимальное рабочее давление 80 МПа
Скорость каротажа 800 м/час
Примечание: Сборка прибора для спуска в скважину выполняется на мостках.
| ||||||||||||||||||||||||||||||||||||||||||||
