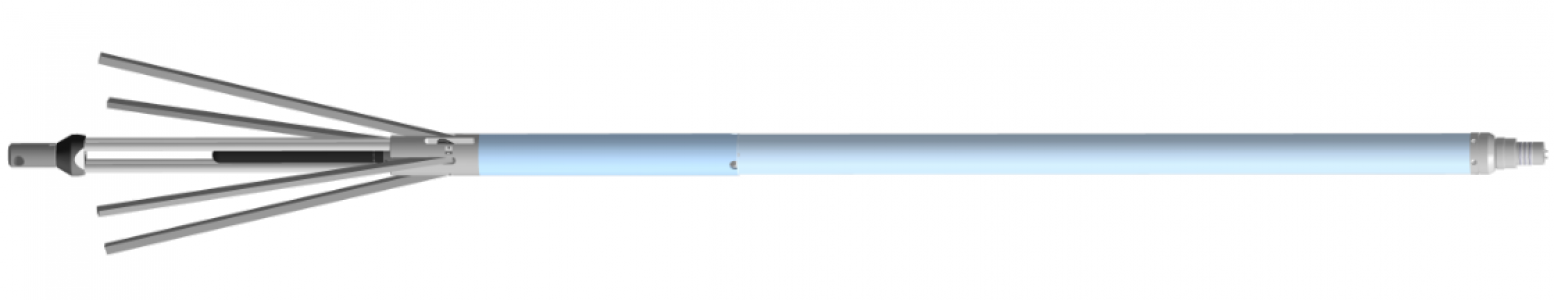

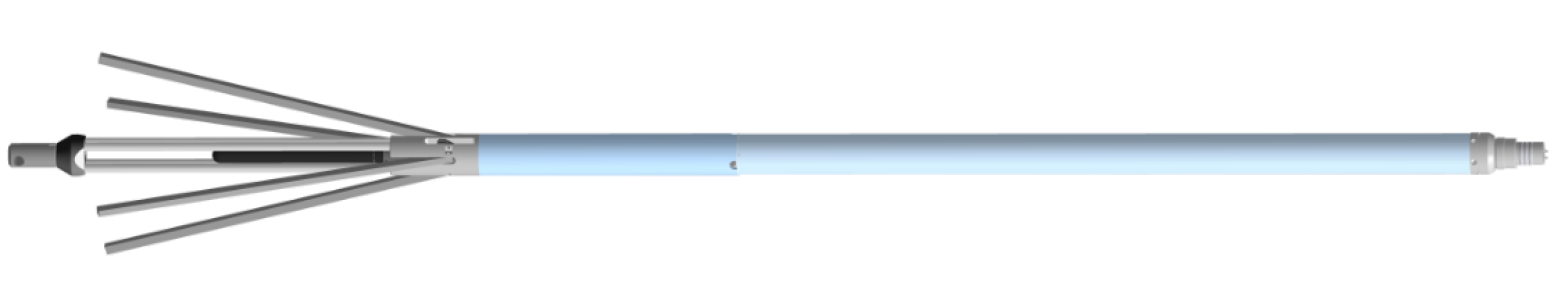

Профилемер-каверномер скважинный ПФ-73-М, ПФ-73-МТ
- Предназначен для геофизических исследований нефтяных и газовых скважин в открытом стволе. Прибор обеспечивает измерение четырёх взаимно-перпендикулярных расстояний от центра прибора до стенок скважины.
- Отличается малыми габаритами, высокой производительностью и надежностью, удобен в эксплуатации.
- Решает задачи изучения профиля поперечного сечения скважины.
-
Условия эксплуатации
Параметры окружающей среды
ПФ-73-М
ПФ-73-МТ
Температура
от 5 до 120 °С
от 5 до 150 °С
Максимальное гидростатическое давление
80 МПа
100 МПа
Необходимое оборудование
Профилемер эксплуатируется в комплекте со следующими изделиями:
- цифровым каротажным регистратором, адаптированным к приёму сигнала профилемера и имеющим соответствующее программное обеспечение;
- источником стабилизированного синусоидального тока (0,4±0,02) А (400±5) Гц, обеспечивающим действующее значение выходного напряжения до 300 В ;
- источником постоянного напряжения или тока, обеспечивающим на выходе ток 0,8 А при напряжении до 200 В;
- трехжильным бронированным геофизическим грузонесущим кабелем марки КГ3-60-150 ТУ16.К09-108-99 (или аналогичным по характеристикам) длиной от 2000 до 6000 м, оснащенным кабельным наконечником НКБ ГОСТ 14213.
- переходником вращающимся скважинным типа ПВС-1А-60.
Особенности
Точность определения Dc не зависит от положения профилемера, что позволяет работать в наклонных скважинах. По желанию заказчика профилемер комплектуется центраторами.
Основные технические характеристики
Длина 2,7 м Диаметр 73мм Масса 55 кг Параметры тока питания 400 Гц, 400 мА Скорость каротажа 3000 м/час |
